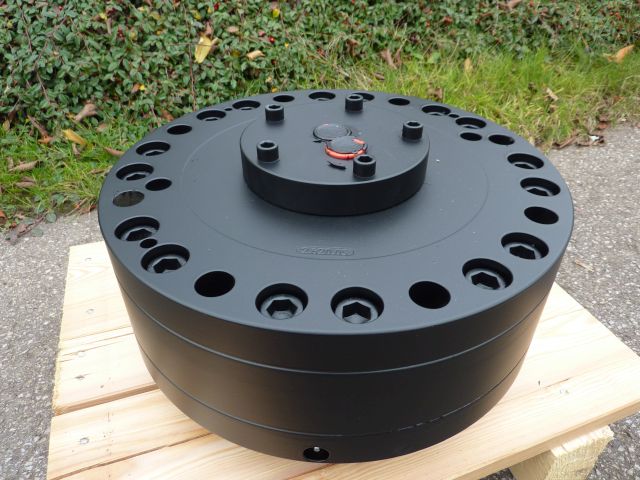

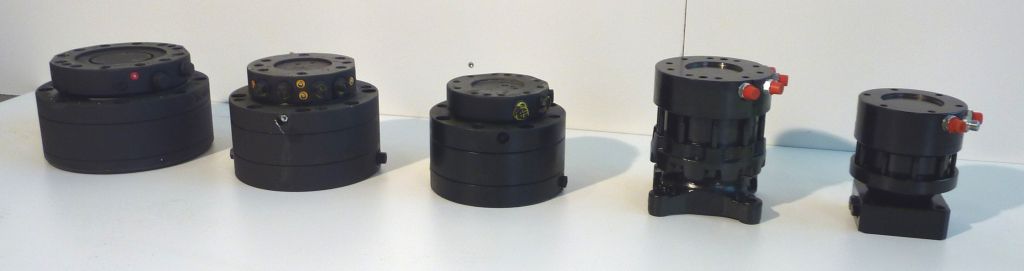

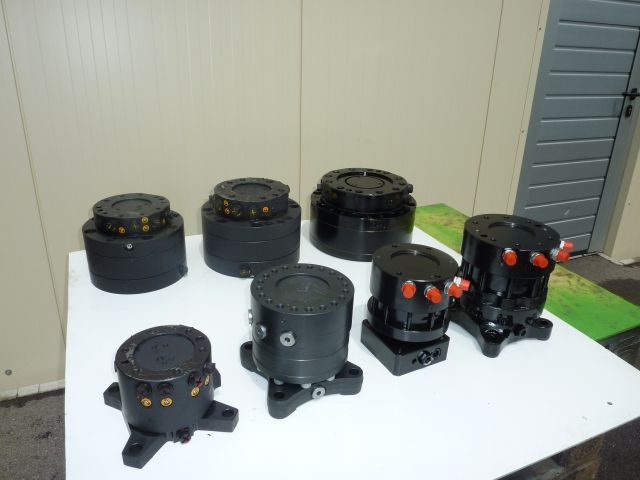

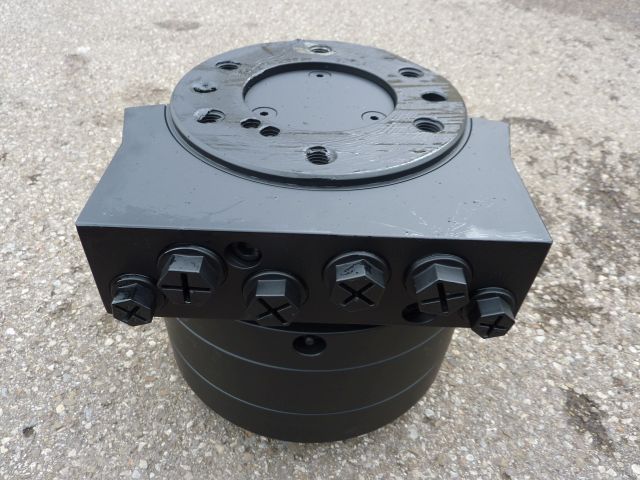

Festanbau-Rotatoren

Endlos drehbare Rotatoren mit Flansch für Festanbau.

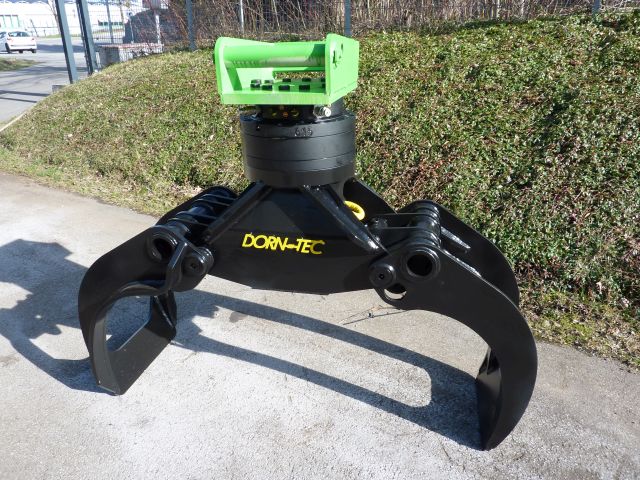

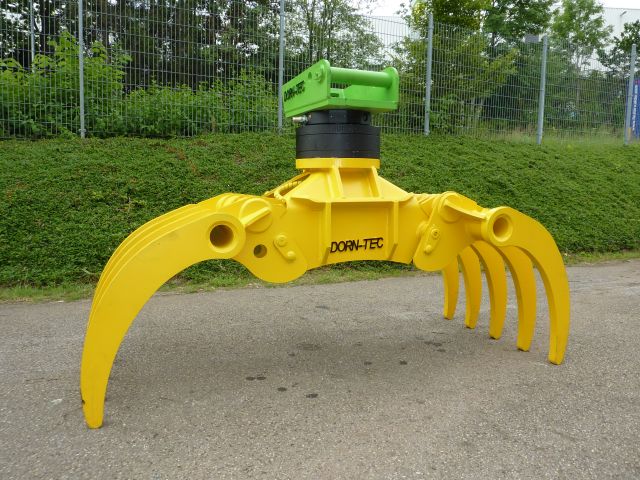

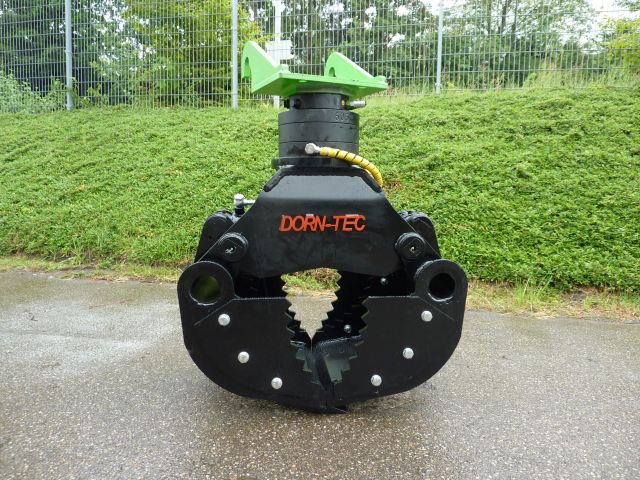

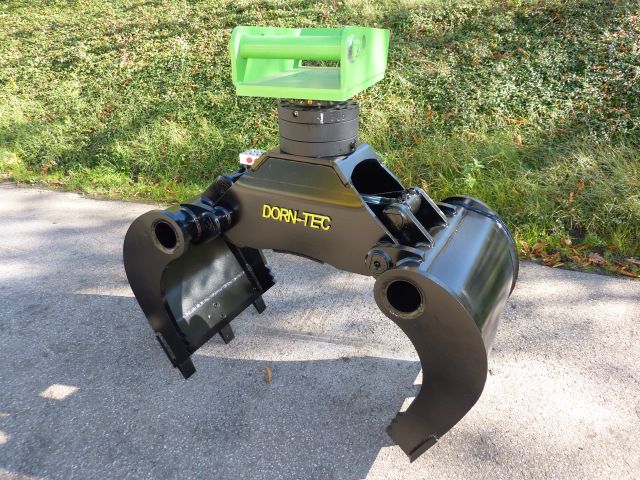

Wir bieten das komplette Sortiment an modernen hydr. Drehköpfen für den Festanbau an Baggern und Teleskopladern.  Je nach Einsatzgebiet und Greifer gibt es die Rotatoren in verschiedenen Größen. Der Anschluss erfolgt jeweils oben und unten mit einem Flansch. Die doppelte Lagerung ermöglicht die Aufnahme der Kräfte in axialer und radialer Richtung. Die Rotatoren können daher im hängenden wie auch im fixierten Anbau betrieben werden. Das Spektrum umfaßt Drehköpfe für den Festanbau an Baggern von 1,5 bis 40,0to. Dienstgewicht. Sie werden für Fäll-, Sortier-, Stappel- und Abbrucharbeiten im Forst-, Bau- und Kommunalbereich eingesetzt. Antriebstechnik Unsere Festanbaurotatoren arbeiten nach dem Gerotor-Prinzip, d.h. ein hydraulischer Drehmotor mit Zahnring-Bauart. Der Rotor ist formschlüssig über eien Verzahnung mit der Welle verbunden. Er weißt eine Außenverzahnung auf. Im Zusammenspiel mit dem Innenverzahnten Rotorring bildet er Druckkammern. Diese werden abwechslend gefüllt und entleert - es gibt eine Verdrängung der Rotator dreht sich. Robuste kompakte Bauweise Die Rotatoren haben übliche Anschlussmaße. Eine lange Lebensdauer wird durch das verschleißreduzierende Steuerungssystem erreicht. Die Hydraulikmotoren weisen einen kraftvollen, langsamen und ruckfreien Anlauf sowie niedrige konstante Drehzahlen auf. Hohe Axial- und Radialbelastbarkeit Durch die Ausstattung der Drehmotoren mit Kegelrollenlagern ergibt sich eine doppelt gelagerte Antriebswelle. Starke geschmiedete Antriebswellen aus Spezialstahl können hohe Biegemomente aufnehmen. Hoher maximaler Betriebsdruck Für eine optimale Funktion benötigen die Drehmotoren einen Betriebsdruck zwischen 200 und max. 320bar. Dieser große Einsatzbereich macht oftmals eine Druckreduzierung am Trägergerät überflüssig. Extrem widerstandsfähige Spezialdichtungen sorgen außerdem für einen breiten Temparaturbereich. Innovatives Design und herausragende Technik für spezielle Anwendungsgebiete im Festanbaubereich. Doppelflansch-Rotatoren / Festanbaurotatoren

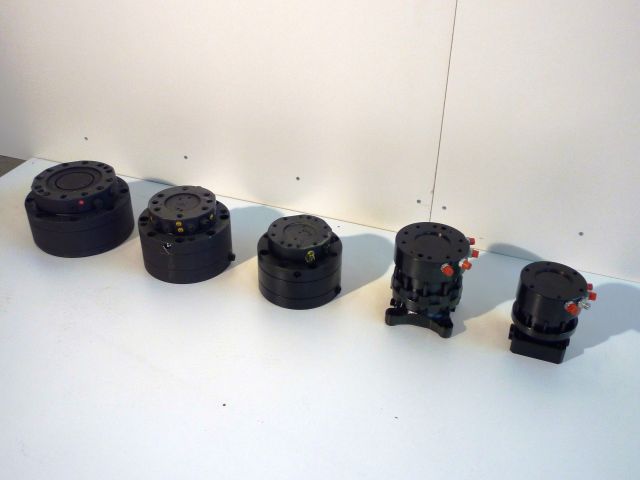

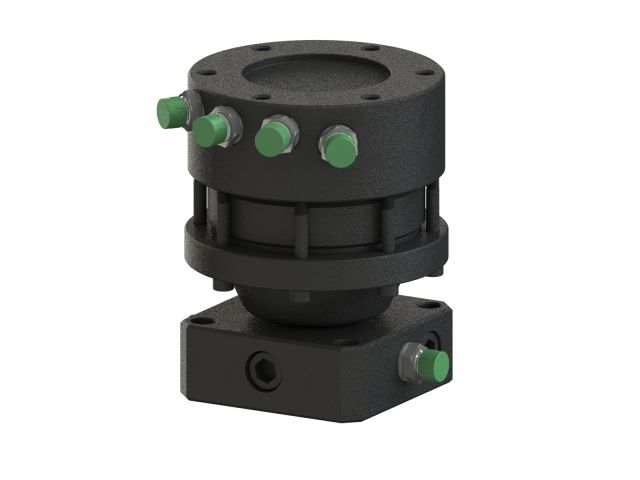

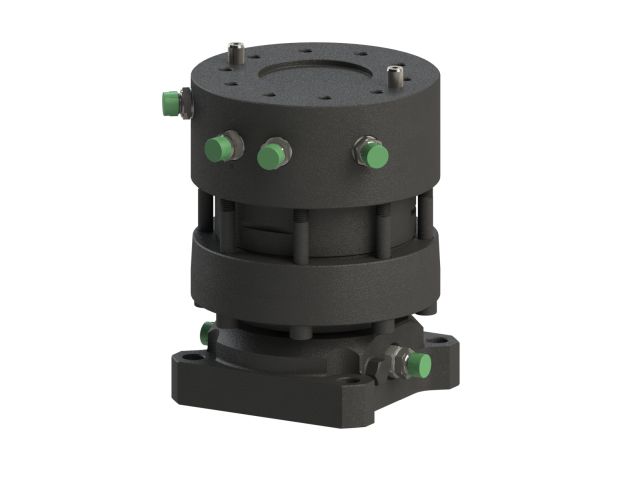

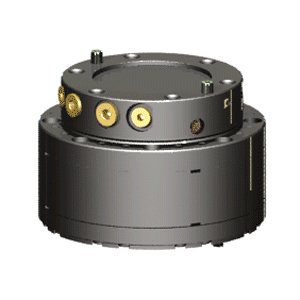

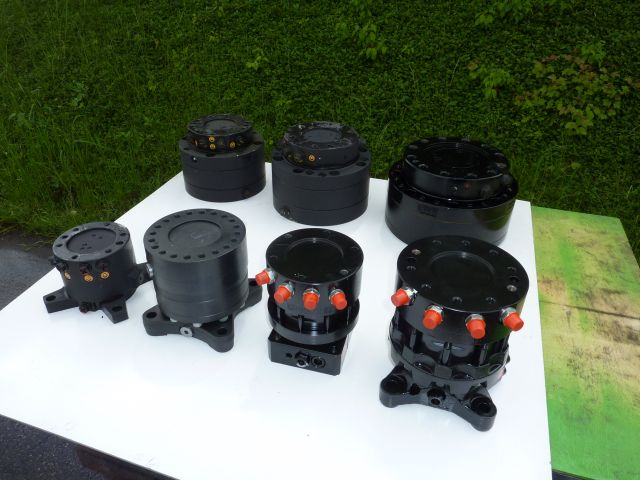

Typen HDR 30, 55, 500, 800, 1000, 1500, 2000, 2500, 3000FF

Größen von 3,0 - 30,0 Tonnen

Bagger-Dienstgewicht von 1,5 bis 40,0to.

Drehbereich endlos

Ausführungen mit Doppelflansch (FF)

Drehmoment von 1100 - 3800 Nm

Arbeitsdruck 250/320 bar

Eigengewicht 25 kg - 150 kg

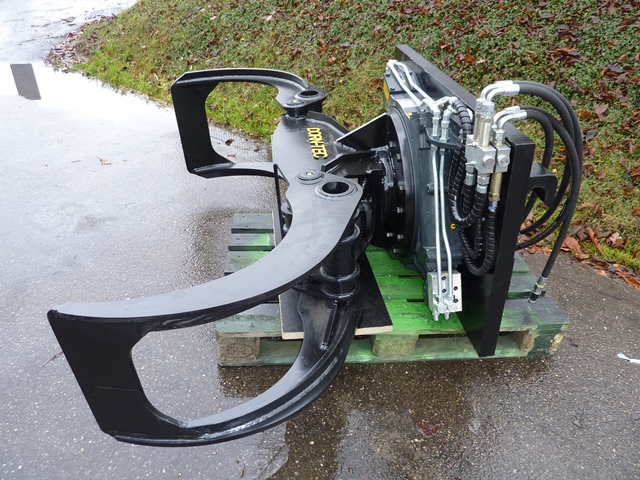

Greifer auch mit Schneckengetriebe-Drehwerk lieferbar:

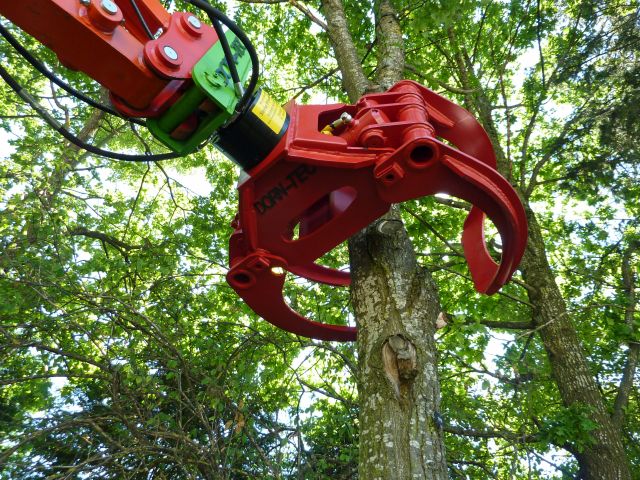

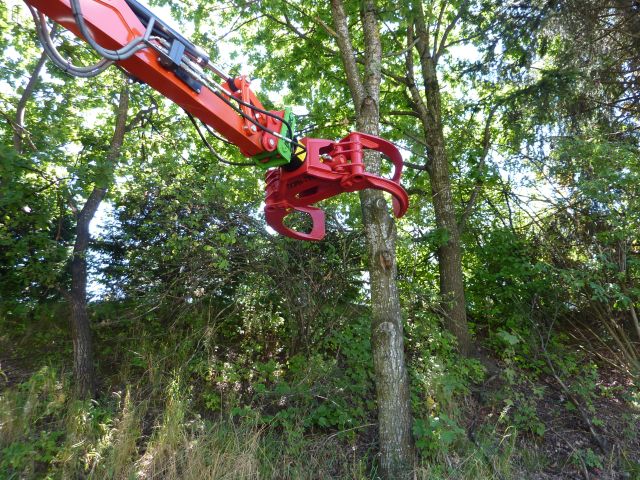

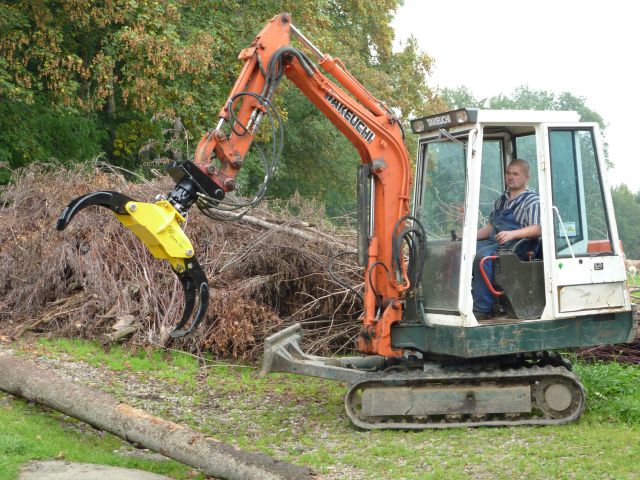

Festanbau-Rotator im Einsatz an einem Bagger:
